结构和工作原理

1。脉冲袋除尘器结构 该设备主要由以下部分组成:

(1)箱体:包括袋室、预除尘室、洁净空气室、多孔板、集尘袋、过滤袋框架。该箱子的设计可承受 9000Pa 的压力。

(2)喷射系统:主气管、喷射管、脉冲阀、控制器。

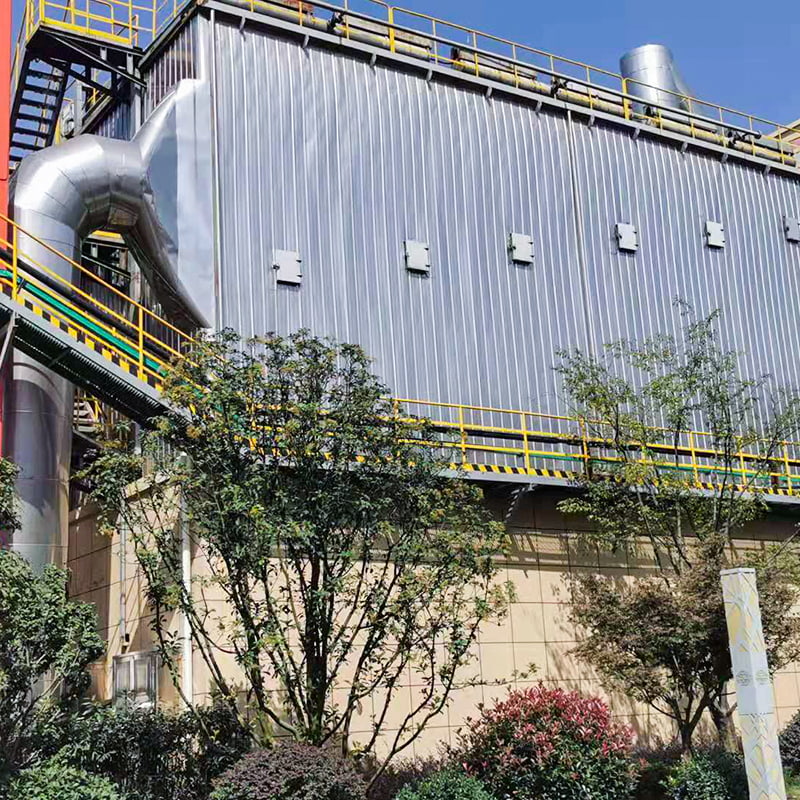

(3)灰斗和排灰部分有两种类型:一种是灰斗直接连接到排灰阀,另一种是灰斗通过输送装置（例如螺旋输送机）连接到排灰阀。脉冲袋集尘器本体采用全钢结构设计,板材采用冷冲压,以提高强度,提高设备质量。该脉冲袋过滤器不仅可以处理环境温度气体,其结构也适用于处理高温气体。如果需要绝缘,外壳可以用双层LBY轻质岩棉板绝缘。外壳采用0。5毫米厚的镀锌金属板保护,并采用新的拉出铆钉工艺安装。根据操作环境选择不同的过滤介质和过滤空气速度。

2。工作原理
含尘气体进入除尘器的扩大料斗进行预收集。然后通过导流板将其分布在过滤袋之间,灰尘保留在袋的外表面上。为了最大限度地减少设备电阻(>1200Pa）,高压气体通过电磁阀脉冲。压缩空气(0。5-0。7MPa）通过文丘里管从吹管（称为一次空气）的穿孔中喷出。该感应通道将环境空气（称为二次空气）多次引入集尘袋,在那里它迅速膨胀,并与反向气流一起抖落灰尘,实现所需的清洁效果。使用微型计算机自动控制装置,根据粉尘情况调整清洁周期和脉冲喷雾时间,使除尘器能够在规定范围内运行。

3。选择参数和选择原则

(1)选择脉冲袋除尘器的主要技术参数是风量、气体温度、粉尘浓度和湿度。根据工艺设计风量、气体温度、粉尘浓度,最大值略小于技术性能表中的值。相应的脉冲袋除尘器型号是所需的脉冲除尘器型号。所用的除尘滤袋是根据入口浓度、气体温度和湿度含量来确定的。

(2)表中气体消耗量为I厂集中供气的情况。如果单独使用空气机,则实际气体消耗量应增加至表中值的1。5倍。

(3)在压缩空气消耗塔中,所提到的消耗量是本型号设备的气体消耗量。
